Manille lyre – acier allié G8

Spécifications
● Elle a été fabriquée à partir d’un acier allié spécial forgé, de haute intensité et de dureté supérieure, et soumise à un processus de traitement thermique;
● Nous réalisons l’essai de résistance à la traction pour chaque échantillon d’un lot de produits;
● Nos produits sont soumis à la détection des défauts par particules magnétiques;
● Gamme de température applicable: -40℃-200℃.
● Elle ne peut pas être utilisée au-delà de la limite de charge de travail.

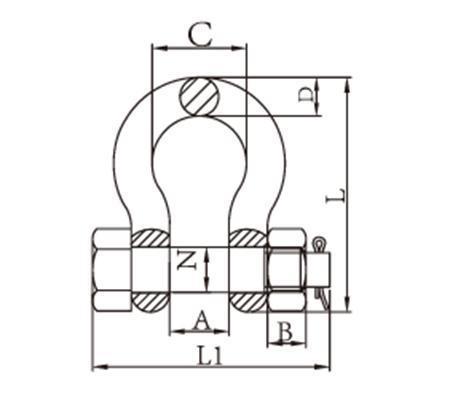

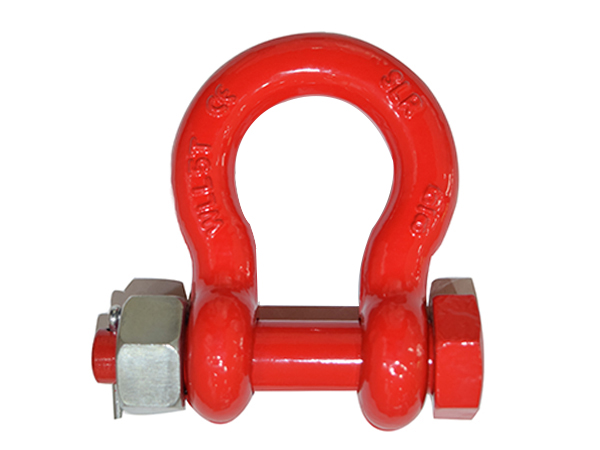

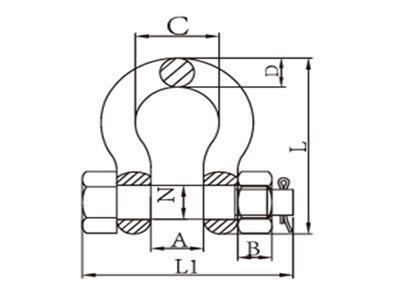

Manille lyre en acier allié G8 SLR756 type boulon
Paramètres (Unité: mm)
Code Poids (lbs) Limite de charge de travail (t) Charge de rupture (t) A±1.5 C±1.5 D±1 L±3 N L1+3 B
SLR-756-5/16 0.22 1.2 6 13.5 21.3 8 53 9.5 50.5 8.4
SLR-756-3/8 0.33 1.6 8 16.8 25.9 9.7 63.2 11 62 10.8
SLR-756-7/16 0.49 2.5 12.5 19 29.5 11.2 74 13 70 12.8
SLR-756-1/2 1.01 33.3 16.5 20.6 33.3 12.7 83.3 16 79.5 14.8
SLR-756-5/8 1.60 5 25 27 42.9 17.5 106.4 19 101.5 18
SLR-756-3/4 2.42 7 35 32 20.8 20.6 126.2 22 117.5 19.4
SLR-756-7/8 3.95 9.5 47.5 36.6 57.9 24.6 148 25 136 21.5
SLR-756-1 5.66 12.5 62.5 43 68.3 27 166.6 28 153.5 23.8
SLR-756-1-1/8 8.27 15 75 46 74 31.75 190 32 171.5 25.6
SLR-756-1-1/4 11.71 18 90 51.6 82.5 35 210 35 192 31
SLR-756-1-3/8 15.83 21 105 57 92 36 232.7 38 202 33.4
SLR-756-1-1/2 20.8 30 150 60.5 98 41 254 42 222 34
SLR-756-1-3/4 33.91 40 200 73.2 126 57.2 313.7 51 278 38
SLR-756-2 52.25 55 275 82.5 146 61 347.5 57 307 45

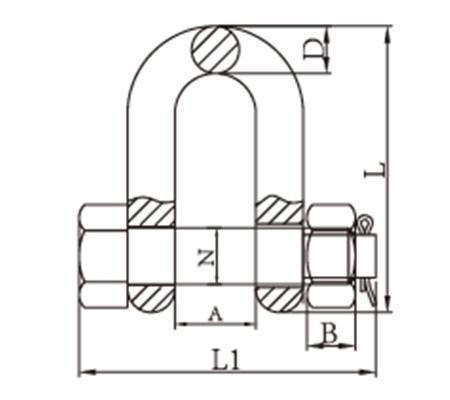

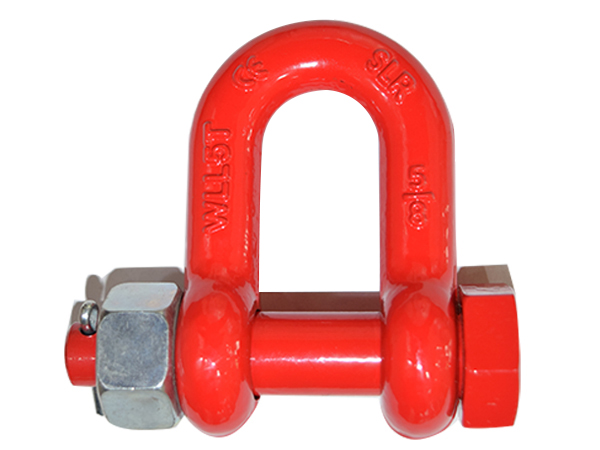

Manille lyre en acier allié G8 SLR757 type boulon
Paramètres (Unité: mm)
Code Poids (lbs) Limite de charge de travail (t) Charge de rupture (t) A±1.5 D±1 N L±3 L1+3 B
SLR-757-5/16 0.23 1.2 6 13.5 8 9.5 48.5 50.5 8.4
SLR-757-3/8 0.33 1.6 8 16.8 9.7 11 58.4 62 10.8
SLR-757-7/16 0.49 2.5 12.5 19 11.2 13 67.6 70 12.8
SLR-757-1/2 0.75 3.3 16.5 20.6 12.7 16 77 79.5 14.8
SLR-757-5/8 1.47 5 25 27 17.5 19 97.3 101.5 18
SLR-757-3/4 2.52 7 35 32 20.6 22 116.6 117.5 19.4
SLR-757-7/8 3.85 9.5 47.5 36.6 24.6 25 135.4 136 21.5
SLR-757-1 5.55 12.5 62.5 43 27 28 152.4 153.5 23.8
SLR-757-1-1/8 7.60 15 75 46 31.8 32 172.4 171.5 25.6
SLR-757-1-1/4 10.81 18 90 51.6 35 35 190.5 192 31
SLR-757-1-3/8 13.75 21 105 57 35 38 206.8 202 33.4
SLR-757-1-1/2 18.5 30 150 60.5 41 42 230.1 222 34
SLR-757-1-3/4 31.4 40 200 73.2 53.8 51 279 278 38
SLR-757-2 46.75 55 275 82.5 61 57 324.6 307 45

Marque normale: G8 5/8 WLL5T CE SLR + Nombre de lots

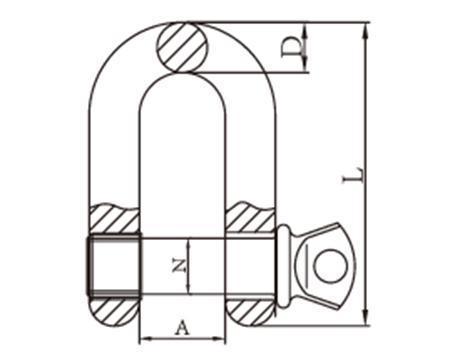

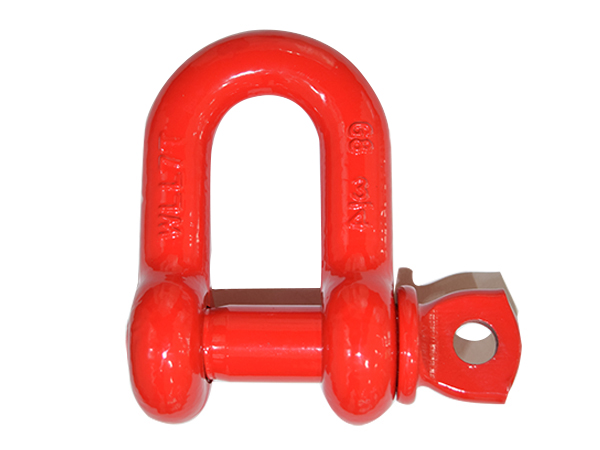

Manille lyre en acier allié G8 SLR758 type boulon
Paramètres (Unité: mm)
Code Poids (lbs) Limite de charge de travail (t) Charge de rupture (t) A±1.5 C±1.5 D±1 N L±3
SLR-758-5/16 0.19 1.2 6 13.5 21.3 8 9.5 53
SLR-758-3/8 0.31 1.6 8 16.8 25.9 9.7 11 63.2
SLR-758-7/16 0.38 2.5 12.5 19 29.5 11.2 13 74
SLR-758-1/2 0.73 3.3 16.5 20.6 33.3 12.7 16 83.3
SLR-758-5/8 1.37 5 25 27 42.9 17.5 19 106.4
SLR-758-3/4 2.36 7 35 32 20.8 20.6 22 126.2
SLR-758-7/8 3.62 9.5 47.5 36.6 57.9 24.6 25 148
SLR-758-1 5.03 12.5 62.5 43 68.3 27 28 166.6
SLR-758-1-1/8 7.41 15 75 46 74 31.75 32 190
SLR-758-1-1/4 9.50 18 90 51.6 82.5 35 35 210
SLR-758-1-3/8 13.53 21 105 57 92 36 38 232.7
SLR-758-1-1/2 17.20 30 150 60.5 98 41 42 254
SLR-758-1-3/4 27.78 40 200 73.2 126 57.2 51 313.7
SLR-758-2 45.00 55 275 82.5 146 61 57 347.5

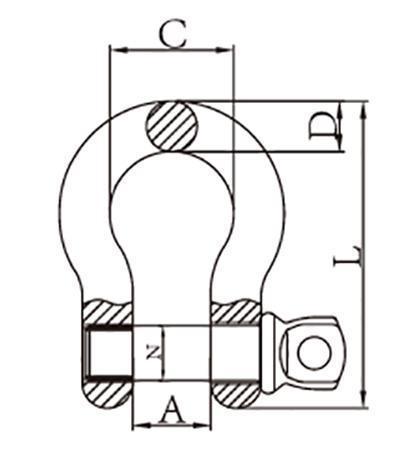

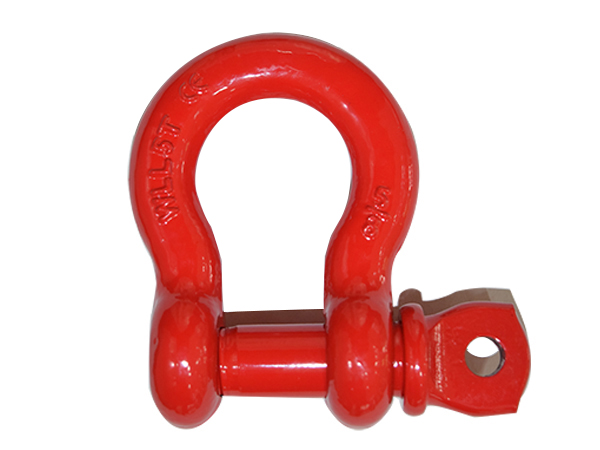

Manille lyre en acier allié G8 SLR759 type boulon
Paramètres (Unité: mm)
Code Poids (lbs) Limite de charge de travail (t) Charge de rupture (t) A±1.5 D±1 L±3 N
SLR-759-5/16 0.17 1.2 6 13.5 8 48.5 9.5
SLR-759-3/8 0.28 1.6 8 16.8 9.7 58.4 11
SLR-759-7/16 0.43 2.5 12.5 19 11.2 67.6 13
SLR-759-1/2 0.59 3.3 16.5 20.6 12.7 77 16
SLR-759-5/8 1.25 5 25 27 17.5 97.3 19
SLR-759-3/4 2.63 7 35 32 20.6 116.6 22
SLR-759-7/8 3.16 9.5 47.5 36.6 24.6 135.4 25
SLR-759-1 4.75 12.5 62.5 43 27 152.4 28
SLR-759-1-1/8 6.75 15 75 46 31.8 172.4 32
SLR-759-1-1/4 9.06 18 90 51.6 35 190.5 35
SLR-759-1-3/8 11.63 21 105 57 35 206.8 38
SLR-759-1-1/2 15.95 30 150 60.5 41 230.1 42
SLR-759-1-3/4 26.75 40 200 73.2 53.8 279 51
SLR-759-2 42.31 55 275 82.5 61 324.6 57
