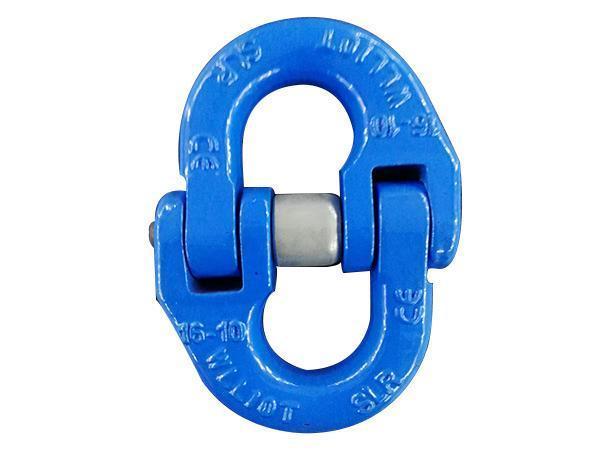

Maillon de jonction

Caractéristiques du Maillon de jonction
● Il peut fonctionner avec des chaînes G100;
● La performance est améliorée de 25%, comparée aux produits G80;
● Il a été fabriqué à partir d’un acier allié spécial forgé de haute intensité et de dureté supérieure. Il a été soumis à un processus de traitement thermique;
● Chaque pièce de travail a réussi aux essais de charge, à savoir 2,5 fois la limite de charge de travail;
● Nous effectuons aussi l’essai de fatigue pour chaque échantillon d’un lot, test de 20 000 cycles;
● Nous réalisons l’essai de résistance à la traction pour chaque échantillon d’un lot de produits;
● Nos produits sont soumis à la détection des défauts par particules magnétiques;
● Toutes les goupilles de sécurité sont testées afin de garantir une dureté uniforme;
● Code couleur: Bleu RAL5015;
● Traitement de surface: Revêtement plastique

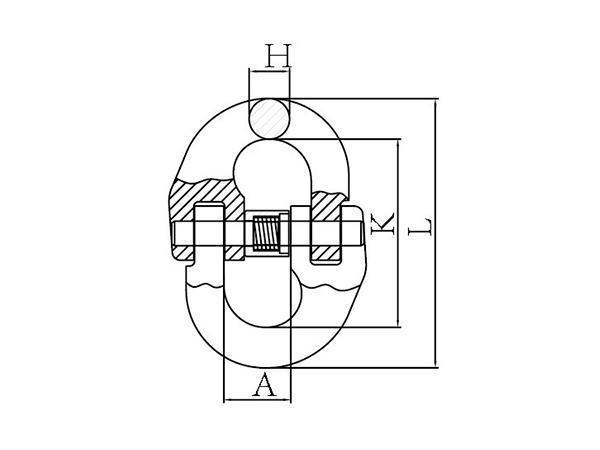

Paramètres (Unité: mm)
Code Poids (kg) Limite de charge de travail (t) Charge de rupture (t) H±1 A±1.5 K±2 L±2.5
10-SLR1001-06 0.08 1.4 5.6 7.6 14 44.5 60
10-SLR1001-08 0.18 2.5 10 10 18.5 61.5 84.5
10-SLR1001-10 0.34 4 16 12.6 23 72 97.2
10-SLR1001-13 0.68 6.7 26.8 16.8 27.5 89 127
10-SLR1001-16 1.22 10 40 21 33.5 103 145
10-SLR1001-20 2.13 16 64 24.5 42 116 175
10-SLR1001-22 3 19 76 27 48 135 193
10-SLR1001-26 5.15 26.5 106 32 61 164 228
10-SLR1001-32 9.5 39.3 157.2 40 80 194 274

La charge ultime est de 4 fois la limite de charge de travail.

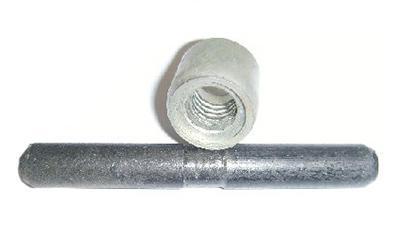

Pièces de rechange SLR1001 (Bague en acier + Goupille)

Paramètres (Unité: mm)
Code Taille Code Taille
SP-SLR1001-6 6-10 SP-SLR1001-20 20-10
SP-SLR1001-8 8-10 SP-SLR1001-22 22-10
SP-SLR1001-10 10-10 SP-SLR1001-26 26-10
SP-SLR1001-13 13-10 SP-SLR1001-32 32-10
SP-SLR1001-16 16-10

1 ensemble = Bague en acier galvanisée à froid + Goupille noire
