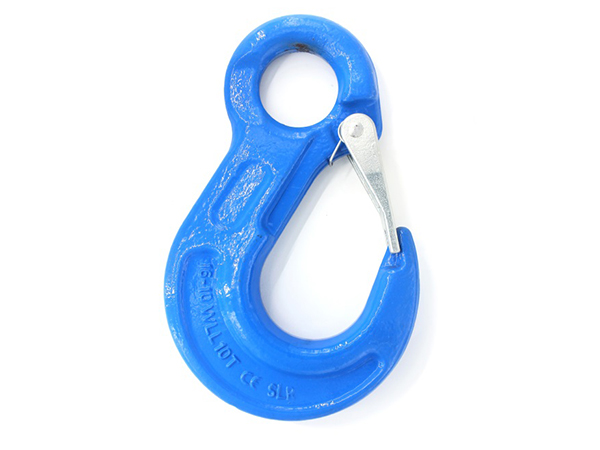

Crochet à œil avec linguet

Caractéristiques du crochet à œil avec linguet
● Il peut fonctionner avec des chaînes G100;
● La performance est améliorée de 25%, comparée aux produits G80;
● Il a été fabriqué à partir d’un acier allié spécial forgé de haute intensité et de dureté supérieure. Il a été soumis à un processus de traitement thermique;
● Chaque pièce de travail a réussi aux essais de charge, à savoir 2,5 fois la limite de charge de travail;
● Nous effectuons aussi l’essai de fatigue pour chaque échantillon d’un lot, test de 20 000 cycles;
● Nous réalisons l’essai de résistance à la traction pour chaque échantillon d’un lot de produits;
● Nos produits sont soumis à la détection des défauts par particules magnétiques;
● Code couleur: Bleu RAL5015;
● Traitement de surface: Revêtement plastique

Les pièces du crochet à œil avec linguet sont plates, l’anneau oméga G100 SLR1027 peut ainsi fonctionner avec ce produit.

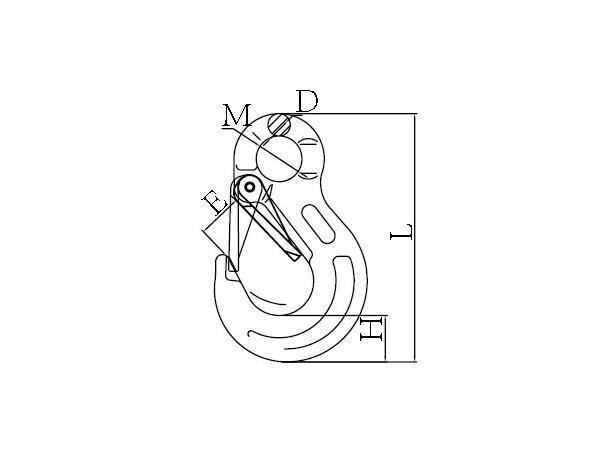

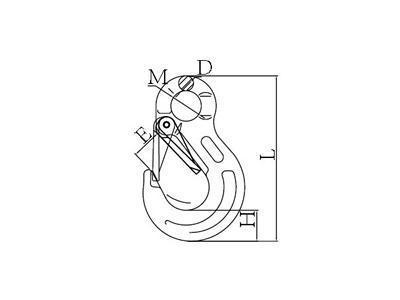

Paramètres (Unité: mm)
Code Poids (kg) Limite de charge de travail (t) Charge de rupture (t) D±1 E±2 H±1 M±1 L±2.5
10-SLR1003-06 0.32 1.4 5.6 10 18.5 21 20.5 111
10-SLR1003-08 0.6 2.5 10 11 25 27.5 25 137.5
10-SLR1003-10 1.2 4 16 16 28 33 34 171.5
10-SLR1003-13 2.2 6.7 26.8 19 38 43.5 43 219
10-SLR1003-16 3.5 10 40 24.5 44 50 50 260
10-SLR1003-20 7.15 16 64 27 52 56 55 298
10-SLR1003-22 11.5 19 76 29 66 62 60 330
10-SLR1003-26 12.2 26.5 106 35 73 75 70 376
10-SLR1003-32 17.5 39.3 157.2 39 87 89 81.5 458

La charge ultime est de 4 fois la limite de charge de travail.

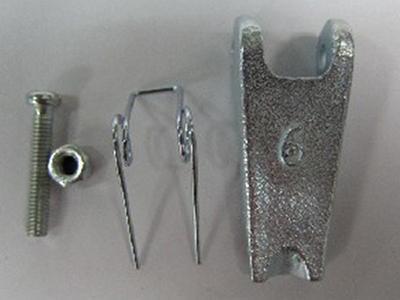

Pièces de rechanges SP-SLR1003 & SLR1004 pour crochet à œil avec linguet SLR1003 & SLR1004
(1 ensemble = linguet coulé galvanisé à froid + ressort galvanisé à froid + écrou galvanisé à froid + vis galvanisée à froid)

Code Taille Code Taille
SP-SLR1003/4-6 6-10 SP-SLR1003/4-20 20-10
SP-SLR1003/4-8 8-10 SP-SLR1003/4-22 22-10
SP-SLR1003/4-10 10-10 SP-SLR1003/4-26 26-10
SP-SLR1003/4-13 13-10 SP-SLR1003/4-32 32-10
SP-SLR1003/4-16 16-10
