  3. Accessoires de levage Grade 80 - en acier allié
  4. Anneau de levage articulé à émerillon

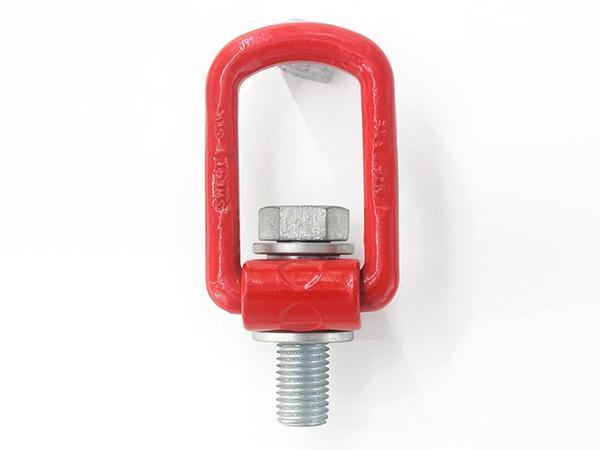

Anneau de levage articulé à émerillon

La charge ultime est de 4 fois la limite de charge de travail.

Caractéristiques de la manille oméga
● Il peut fonctionner avec des courroies et chaînes G80, conforme à la norme EN818-2;
● Il a été fabriqué à partir d’un acier allié spécial forgé, de haute intensité et de dureté supérieure, et soumis à un processus de traitement thermique;
● Chaque pièce de travail a réussi aux essais de charge, à savoir 2,5 fois la limite de charge de travail;
● Nous effectuons aussi l’essai de fatigue pour chaque échantillon d’un lot, test de 20 000 cycles;
● Nous réalisons l’essai de résistance à la traction pour chaque échantillon d’un lot de produits;
● Nos produits sont soumis à la détection des défauts par particules magnétiques;
● Toutes les goupilles de sécurité sont testées afin de garantir une dureté uniforme;
● Traitement de surface: Revêtement plastique
● Code couleur: Rouge RAL3020 / Jaune RAL1003.

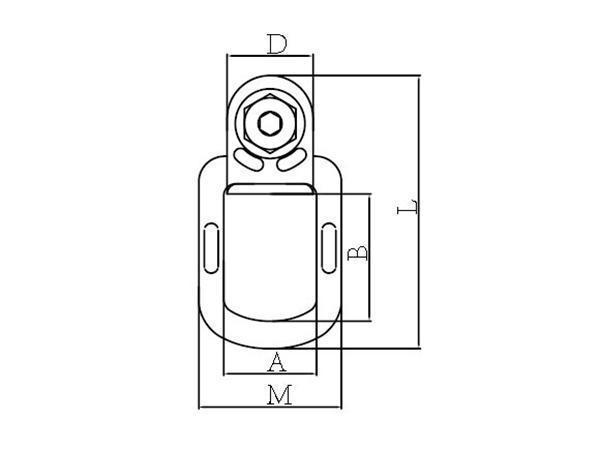

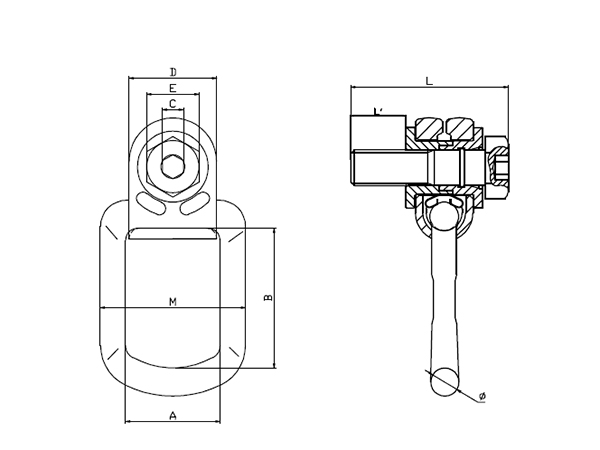

Paramètres (Unité: mm)
Code Poids (kg) Limite de charge de travail (t) Charge de rupture (t) A±1 B±1 C D E M±1.5 L±1.5 L' ±1.5 ⌀±0.5
8-SLR-173-M8 0.36 0.3 1.2 35 52.5 6 30 13 45 46 10.4 14
8-SLR-173-M10 0.38 0.63 2.52 35 52.5 6 30 17 45 52 15.4 14
8-SLR-173-M12 0.71 1 4 40 54 8 36 19 68 62 18 18
8-SLR-173-M14 0.72 1.2 4.8 40 54 8 36 19 68 66 21 18
8-SLR-173-M16 0.74 1.5 6 40 54 8 36 19 68 70 24 18
8-SLR-173-M18*26 1.16 2 8 54 80 12 50 30 83 83 26 16
8-SLR-173-M20 1.19 2.5 10 54 80 12 50 30 83 88 30 16
8-SLR-173-M20*55 1.12 2.5 10 54 80 12 50 30 83 113 55 16
8-SLR-173-M20*60 1.25 2.5 10 54 80 12 50 30 83 118 60 16
8-SLR-173-M24*35 1.35 4 16 54 94 14 50 36 83 95 35 18
8-SLR-173-M24*40 1.38 4 16 54 94 14 50 36 83 100 40 18
8-SLR-173-M24*60 1.46 4 16 54 94 14 50 36 83 120 60 18
8-SLR-173-M27 4.18 4 16 73 106 17 68 41 120 120 38 27
8-SLR-173-M30 4.4 5 20 73 106 17 68 41 120 132 48 27
8-SLR-173-M30*70 4.52 5 20 73 106 17 68 41 120 154 70 27
8-SLR-173-M36*54 4.65 7 28 73 106 17 68 41 120 142 54 27
8-SLR-173-M36*70 4.8 7 28 73 106 17 68 41 120 158 70 27
4.65R-173-M36*62 7.6 8 32 94 140.5 22 86 55 156 163 62 31
8-SLR-173-M42*72 8.2 10 40 94 140.5 24 86 65 156 176 72 31
8-SLR-173-M42*63 12.4 15 40 104 155 24 95 65 176 179 63 40
8-SLR-173-M48*74 13.0 20 80 104 155 27 95 75 176 194 74 40
